[Pengumuman] Tugas Acara 3

June 2, 2019

Buatlah langkah kerja analisis kemantapan lereng berikut :

Lakukan analisis kemantapan lereng terhadap 2 jenis lereng, yaitu lereng keseluruhan (overall slope) dan lereng tunggal (single slope) dengan ketentuan sebagai berikut :

Lereng Keseluruhan (overall slope)

  1. Lakukan analisis terhadap 3 kondisi muka air tanah jenuh, 8 meter dan 18 meter

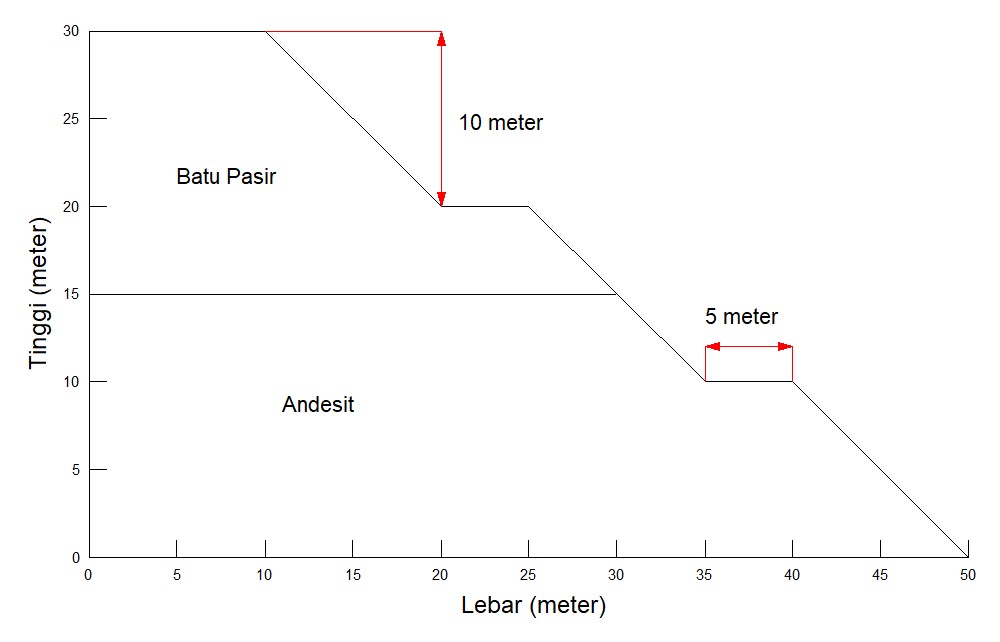

  2. Material penyusun lereng yaitu batupasir dan andesit (lihat simulasi lereng keseluruhan pada gambar di bawah)
  3. kondisi material penyusun lereng :
    1. sifat mekanik material pasir menggunakan data roclab, sedangkan material andesit menggunakan data roclab yang dikalikan 2 (contoh : kohesi pasir = 12, kohesi andesit 24)
    2. sifat fisik material pasir menggunakan 1 angka NIM terakhir, sedangkan material andesit dikalikan 2 dari 1 angka NIM terakhir (contoh : NIM = 122 ===> pasir = 2 dan andesit 4).
    3. jika 1 angka NIM terakhir 0, maka sifat fisik pasir = 9 dan andesit = 18)
  4. FK yang harus diperoleh adalah 1,xxx (xxx = 3 angka NIM terkahir) dengan toleransi nilai FK +- 0,010. contoh NIM 710016122, maka FK yang harus diperoleh 1,122.

Lereng Tunggal (singel slope)

  1. Lakukan analisis pada masing-masing lereng tunggal (lihat simulasi lereng keseluruahan pada gambar di atas) dengan 3 kondisi muka air tanah jenuh, 5 meter dan 7 meter
  2. kondisi material penyusun lereng :
    1. sifat mekanik material pasir menggunakan data roclab, sedangkan material andesit menggunakan data roclab yang dikalikan 2 (contoh : kohesi pasir = 12, kohesi andesit 24)
    2. sifat fisik material pasir menggunakan 1 angka NIM terakhir, sedangkan material andesit dikalikan 2 dari 1 angka NIM terakhir (contoh : NIM = 122 ===> pasir = 2 dan andesit 4).
    3. jika 1 angka NIM terakhir 0, maka sifat fisik pasir = 9 dan andesit = 18)
  3. FK yang harus diperoleh adalah ≥ 1,2
